Lisävalojen asentaminen

Lisävalot voi asentaa monella tapaa. Helpoin, nopein ja tavanomaisin tapa on käyttää rekisterikilven taakse kiinnitettävää lisävalotelinettä ja valmista johtosarjaa virtojen kytkemiseen. Tällöin kaikki asennukseen tarvittavat osat ja komponentit voi ostaa valmiina, eikä tarvitse itse valmistaa tai muunnella valon kiinnikkeitä tai askarrella erillisten johtojen tai releiden kanssa. Valikoimastamme löytyy valmiita relejohtosarjoja lähes kaikilla lisävaloissa käytetyillä liittimillä ja runsaasti erilaisia kilpitelineitä.

Jos et halua asentaa valoja itse, voit myös käyttää Lumisen Valovelhoa, jonka avulla löydät automaattisesti sinun automerkkiisi ja -malliisi sopivat lisävalot ja asennuksen läheltäsi.

Tässä esittelemme helpon perusasennuksen, jossa asennetaan valmis LuminaLights Predator X2-lisävalosarja:


Miten lisävalot asennetaan?

Lisäkaukovalojen oikea asennustapa riippuu ajoneuvon omien valojen teknologiasta ja sähköjärjestelmästä. Helpoimmillaan lisävalojen kytkentä on helppo ja nopea toimenpide, joka onnistuu lähes jokaiselta autojen ja sähkölaitteiden kanssa aiemmin puuhanneelta. Jos seuraava asennusohje tuntuu hankalalta tai epäilet muuten omia taitojasi, kannattaa kääntyä ammattilaisen puoleen. Osaava autoasentaja asentaa lisävalot noin parissa tunnissa.

Perinteinen relekytkentä:

Lisäkaukovalot kytketään yleensä relekytkennällä. Releen avulla lisävalot saadaan syttymään samanaikaisesti ajoneuvon omien kaukovalojen kanssa ilman, että lisävalot rasittavat ajoneuvon omia johtoja tai sulakkeita. Uusimmissa, etenkin LED- ja Xenon-kaukovaloilla varustetuissa autoissa lisävalojen herätevirtaa ei välttämättä voi ryöstää auton omilta valoilta käyttäen perinteistä relejohtosarjaa. Tällaisessa tapauksessa kytkentään suositellaan käytettäväksi älyrelettä tai erillistä CAN-väyläohjainta. Varmista aina ennen asennusta, että relejohtosarjaa voi käyttää autossasi.
Asennukseen tarvittavat välineet:

  • Lisävalot
  • Relejohtosarja
  • Lisävaloteline
  • Ylätuet
  • Ruuveja
  • Nippusiteitä
  • Yleismittari
  • Porakone
  • Meisseleitä, avaimia
  • Otsalamppu, hanskat

Suosittelemme käyttämään asennukseen valmiita relejohtosarjojamme, jotka sisältävät kaiken tarvittavan valojen asennukseen. Vaihtoehtoisesti voit ostaa erillisen releen, sulakerasian ja johdot. Valmiit lisävalopakettimme sisältävät kaikki lisävaloasennukseen tarvittavat tarvikkeet (nippusiteitä ja työkaluja lukuunottamatta).

Esivalmistelut:

Varmista, että ajoneuvoosi voidaan kytkeä lisävalot käyttäen perinteistä relekytkentää. Nyrkkisääntönä on, että relekytkentä onnistuu ongelmitta autoille, joiden omat kaukovalot toimivat halogeenipolttimoilla. Jos autossasi on uudempaa teknologiaa, ja kaukovalot toimivat Xenon- tai LED-teknologialla, saatat tarvita erillisen älyreleen, jolla lisävalojen heräte otetaan suoraan CAN-väylästä. Tämä tekee myös asennuksesta huomattavasti haastavamman, ja tällöin se kannattaakin todennäköisesti jättää ammattilaiselle.

Tarkista, että kaikki työkalut ja osat ovat saatavilla ja sopivat yhteen. Tarkista erityisesti, että relejohtosarjan liittimet sopivat lisävaloihisi ja että niiden napaisuus on sama. Lue lisävalon ja relejohtosarjan käyttöohjeet, noudata niitä, mikäli ne poikkeavat tästä ohjeesta.

Lisävalojen asennus



1. Kilpitelineen asennus

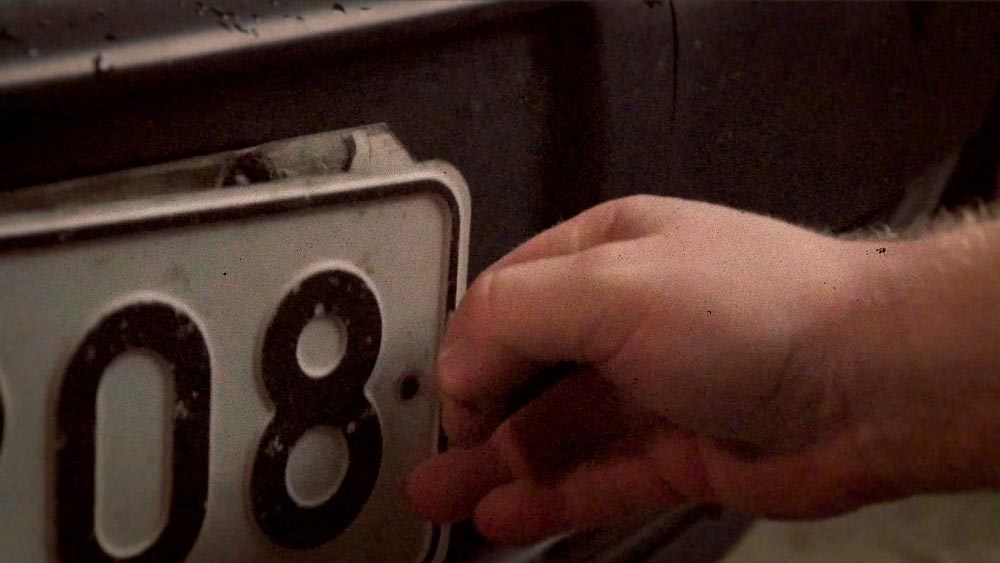

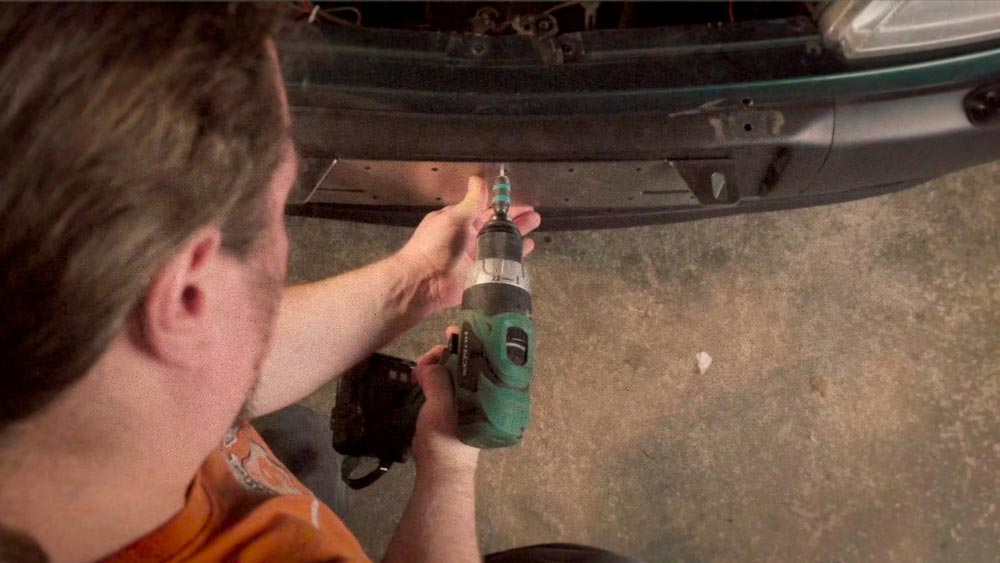

Irroita rekisterikilpi ja mahdollinen kilven asennuskehikko. Rekisterikilven ruuvien päällä on usein valkoiset peitehatut, jotka voi irroittaa ruuvitaltan avulla. Tarkista, että kilpiteline tulee keskelle ja kiinnitä teline puskuriin (lisävalopaketin mukana toimitetuilla) ruuveilla. Kokeile lopuksi, että kilpiteline on tukevasti kiinni puskurissa.

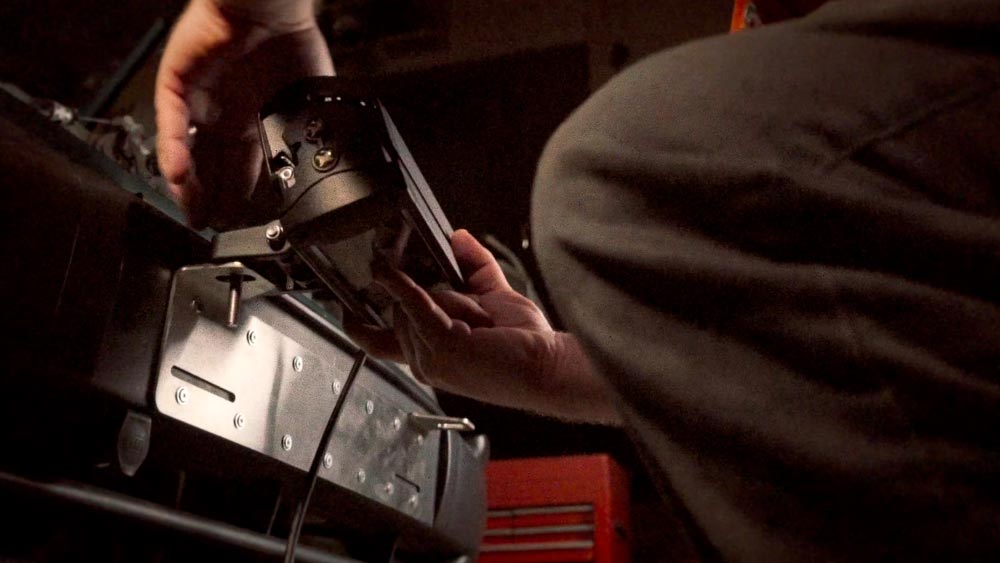

2. Kokoa lisävalojen jalat ja kiinnitä lisävalot telineeseen

Muista voidella lisävalon pultit ja mutterit, jotta ne tarvittessa aukeavat myös myöhemmin. Jalkoja ei kannata kiristää kunnolla ennen lisävalon kytkentää ja suuntausta. Katso sopivat raot, joista lisävalojen johdot saa pujoitettua maskin taakse.


Lisävalojen kytkentä

1. Poista relejohtosarjan sulake

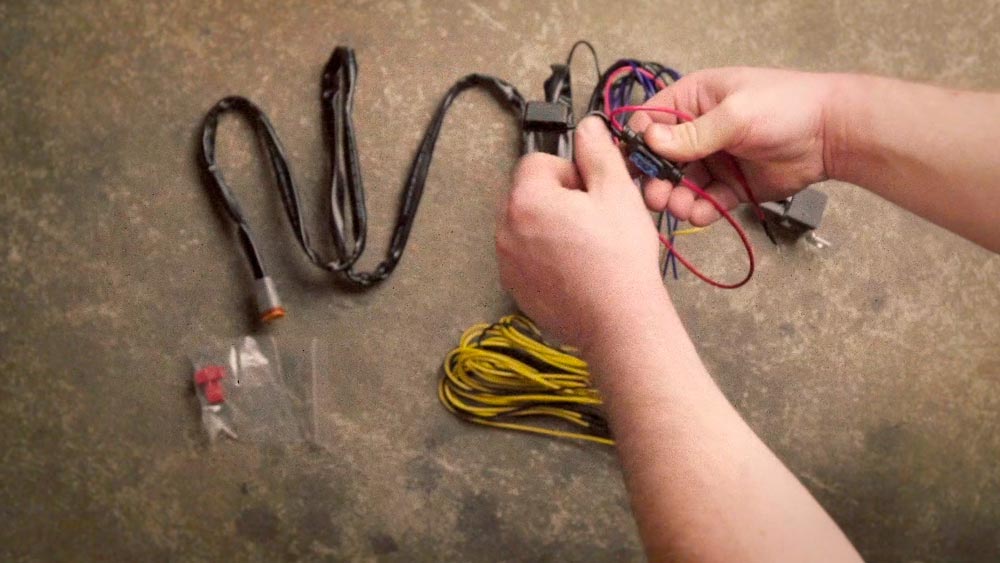

Poista aluksi relejohtosarjan sulake sulakepesästä oikosulun ja sähköiskun välttämiseksi.

2. Kytke relejohtosarjan liittimet lisävalojen liittimiin

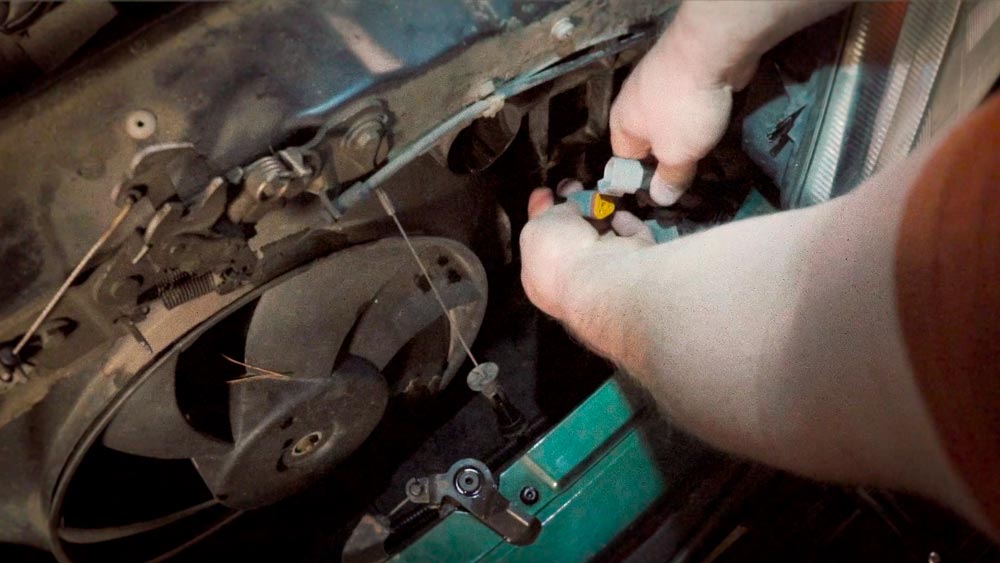

Vedä lisävalojen liittimet maskin läpi ja kytke relejohtosarjan liittimiin.

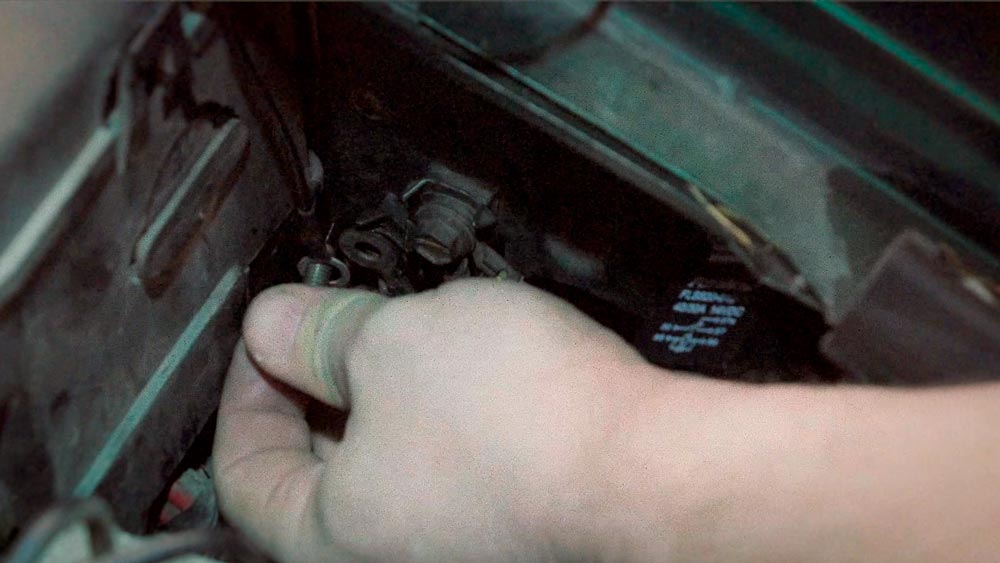

3. Kytke releen maajohto

Releen musta maajohto kytketään rengasliittimellä akun miinusnapaan, auton runkoon tai muuhun maadoituspisteeseen. Huono maadoitus saattaa aiheuttaa esimerkiksi valojen vilkkumista.

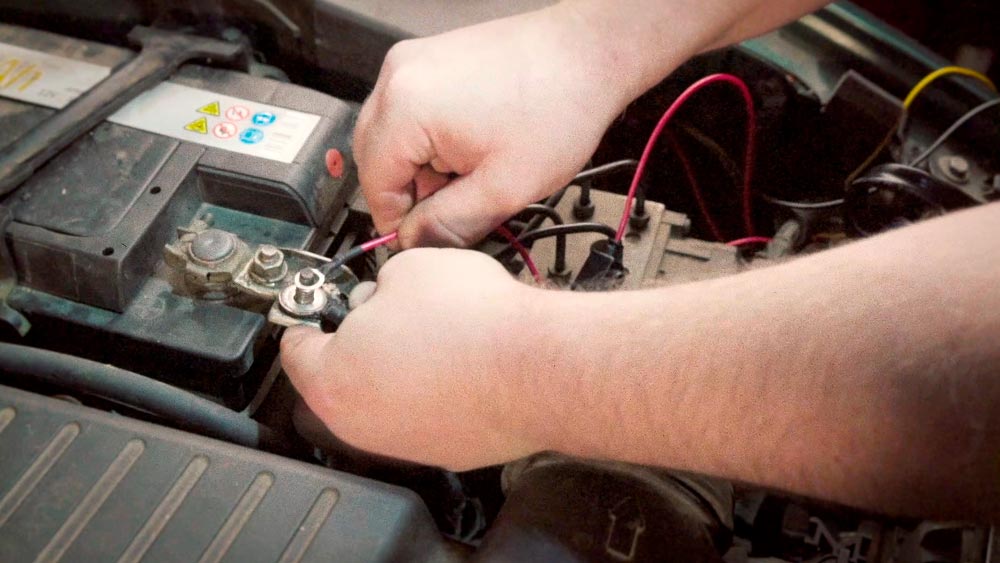

4. Kytke releen virtajohto

Kytke releen punainen virtajohto rengasliittimellä akun +napaan. Joissakin automalleissa akun perässä on jakorasia, jossa saattaa olla vapaita lähtöjä. Jos akku on takaosassa, moottoritilassa on yleensä erillinen virtaliitäntä.

5. Herätevirran kytkentä ja kytkimen asennus

Jotta lisäpitkät saadaan syttymään samanaikaisesti auton omien pitkien kanssa, johtosarjan releelle pitää saada tiedo omien pitkien toiminnasta. Tämä onnistuu kytkemällä releen herätejohdon auton omien pitkien virtajohtoon.

Oikean johdon löytäminen:

Pitkien valojen virtajohto löytyy helpoiten käyttämällä yleismittaria: etsi ensin potentiaaliset johdot kaukovaloumpion takaa ja mittaa mihin johtimeen tulee virta, kun pitkät kytketään päälle. Mittaamista nopeuttaa, jos apuna on kaveri, joka käyttää kaukovaloja päällä ja pois, jolloin voit itse keskittyä mittaamiseen.

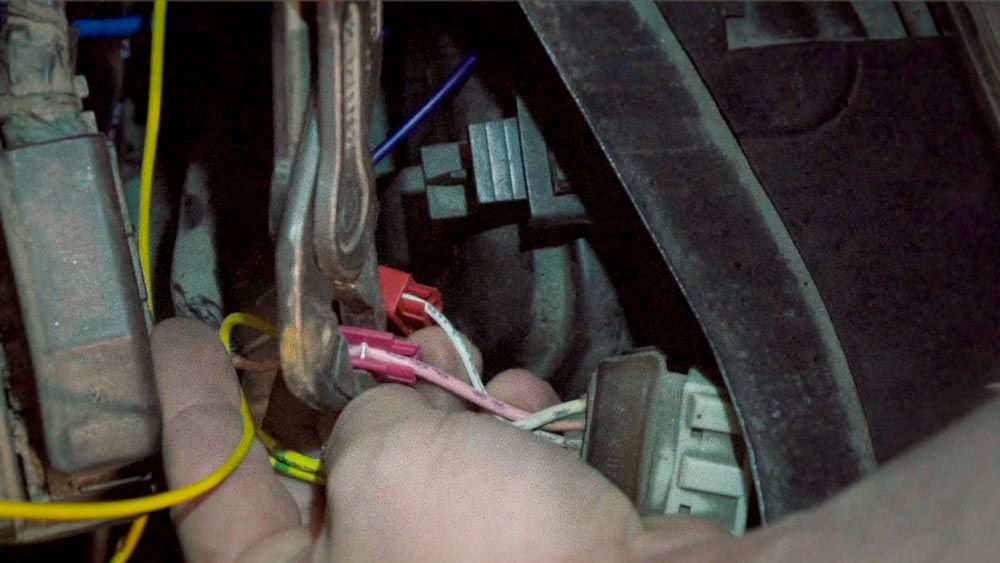

Oikean johdon löydyttyä relejohtosarjan herätejohto kytketään kaukovalon virtajohtoon. Tässä ohjeessa kytkentään käytetään rosvoliitintä, mutta kytkennän voi toki tehdä esimerkiksi kutistejatkon avulla. Herätejohto voidaan liittää myös polttimon kantaan tai käyttää esimerkiksi sulakehaaroitinta, jolloin ajoneuvon omia johtoja ei tarvitse muunnella lainkaan.

Valmiissa LuminaLights-relejohtosarjoissa tulee mukana kytkin, joka on liitetty valmiiksi herätejohtoon. Jos käytät valmista relejohtosarjaamme, valitse seuraavista vaihtoehdoista:

a) Jos haluat lisävalojen syttyvän aina, kun auton omat kaukovalot ovat päällä:

Katkaise releeltä kytkimelle menevä keltainen herätejohto, ja liitä se rosvoliittimellä auton kaukovalojen + johtoon. Tällöin kytkintä ei tarvitse asentaa lainkaan.

b) Jos haluat valita kytkimellä, syttyvätkö lisävalot auton omien pitkien kanssa:

Asenna kytkin sopivalle paikalle auton kojelautaan ja kytke musta johto akun – napaan, tai muuhun maadoituspisteeseen. Kytke keltaisen herätejohdon vapaa pää auton kaukovalojen +johtoon rosvoliittimellä.

6. Parkkivalon kytkentä (valinnainen).

Jos lisävalossasi on parkkivalotoiminto, voit kytkeä sen liittämällä relejohtosarjan sinisen johdon rosvoliittimellä ajoneuvon omien parkkivalojen + johtoon.

8. Kiinnitä roikkuvat johdot ja rele

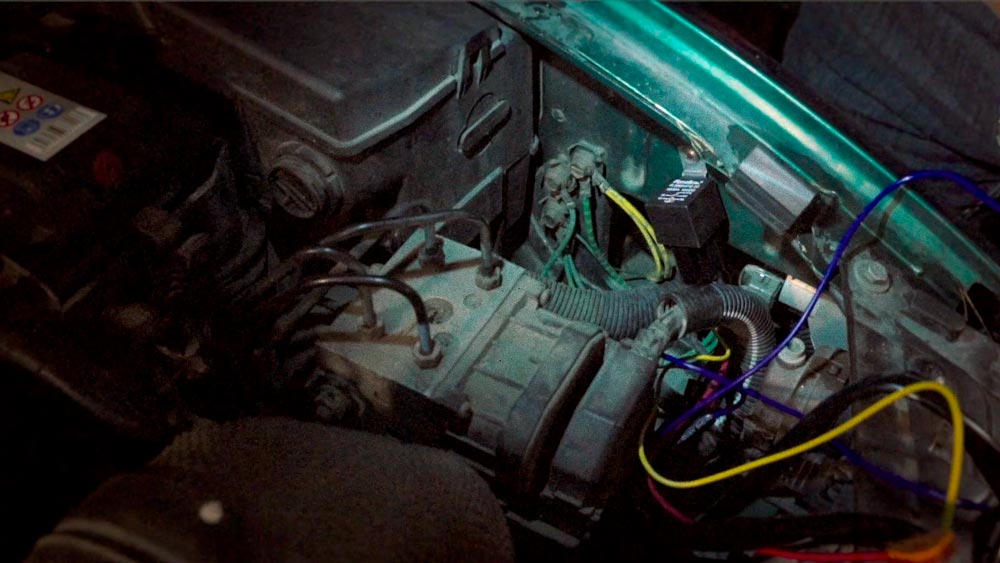

Kiinnitä roikkuvat johdot auton moottoritilassa esim. nippusiteillä. Kiinnitä rele paikkaan, jossa se on suojassa kosteudelta ja pölyltä.

9. Aseta sulake takaisin sulakepesään ja testaa valojen toiminta

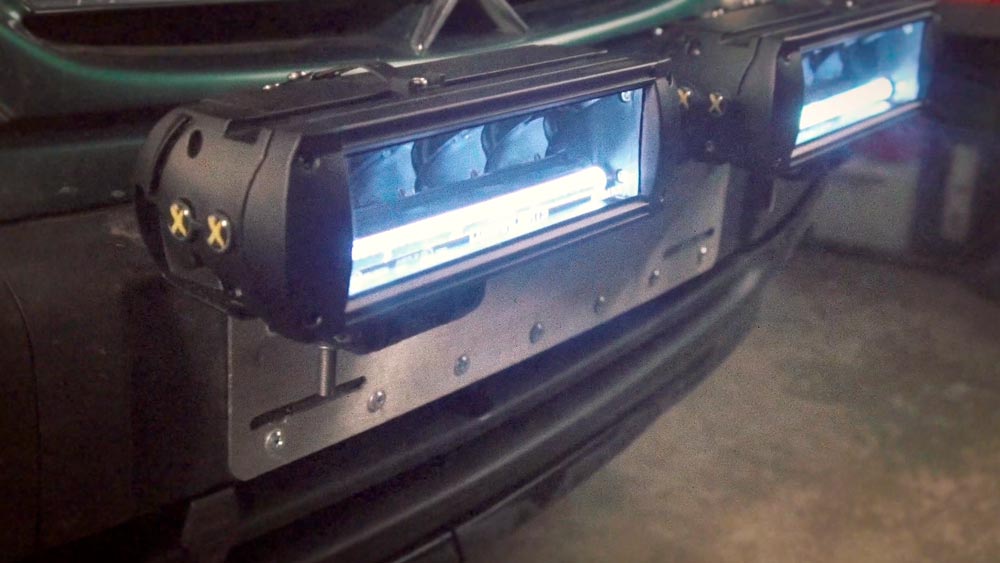

Aseta sulake takaisin sulakepesään. Asennus on nyt valmis ja voit kokeilla, että valot toimivat. Suuntaa valot ja kiristä kaikki pultit ja mutterit.



Vikatilanteessa:

Lisävalot eivät syty:
• Tarkista, että kytkin on päällä.
• Tarkista kytkennät ja maadoitus. Tarkista, että herätevirta on kytketty oikeaan johtoon (pitkien valojen +).
• Tarkista, että valo syttyy jos sen kytkee väliaikaisesti suoraan akun napoihin.

Lisävalot eivät sammu:
• Tarkista, että herätevirta on kytketty oikeaan johtoon (pitkien valojen +).
• Tarkista, että autosi käyttää +jännitettä valojen ohjaamiseen.

Autoon syttyy vikavaloja:
• Tämänkaltainen perinteinen relejohtosarja ei ehkä sovi autoosi.
