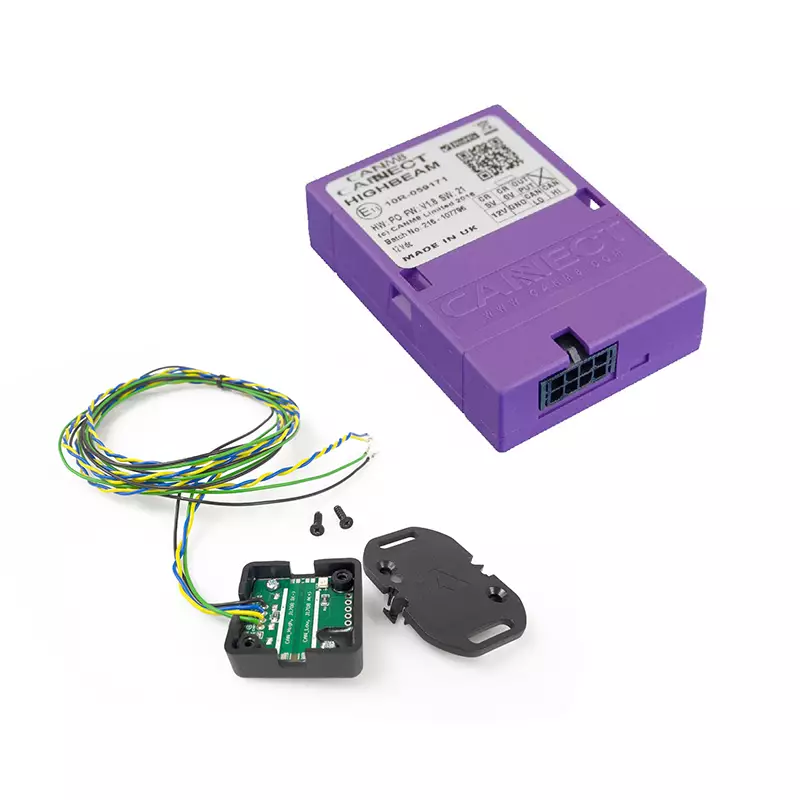

CAN-väylään asennettava lisävalojen kytkentärele Optibeam Cannect Hall-anturilla. Ohjainlaitteen avulla lisävalot saadaan toimimaan myös niissä autoissa joissa ei muita lisävaloreleitä saada toimimaan. Ohjainlaite asennetaan suoraan auton CAN-väylään, joten asennus suositellaan teetettävän CAN-väylätekniikan hallitsevalla asentajalla. Varmista aina ennen asennusta oikeat väyläliittimet auton maahantuojalta. Huomioithan, että autojen johtoihin tehdyt muutokset voivat vaikuttaa auton takuuseen.
Cannect-ohjainlaitteeseen on saatavilla myös Hall-anturia, jonka avulla auton johtoja ei tarvitse rikkoa, sillä anturi havaitsee signaalin suoraan johdon päältä.
Huom. Tarvitset ohjainlaitteen lisäksi vielä relejohtosarjan lisävalojen asennukseen. Canplus-ohjainlaitteelta saat herätteen relejohtosarjan releelle.
LED-indikaattorin merkitykset:
• Vilkkuva punainen valo: Käy läpi CAN-väylän tietoja
• Kiinteästi palava punainen valo: CAN-väylän tieto analysoitu, mutta ajoneuvoa ei pystytty tunnistamaan
• Jatkuvasti palava virheä valo: CAN-väylän tieto analysoitu ja ajoneuvo tunnistettu
Johtojen järjestys:
• Sininen - CAN Hi
• Keltainen - CAN Lo
• Musta - Maa
• Punainen - Virta
• Violetti - Kaukovalon ulostulo
Hall-anturi Optibeam Cannect -kytkentäreleeseen mahdollistaa Optibeam Cannect -kytkentäreleen kytkennän can-väylän johtoihin rikkomatta johtojen eristeitä. Hall-anturi napsautetaan väyläjohtojen päälle, ja anturi lukee väylätietoa ilman sähköistä kytkentää auton can-väylän johtoihin. Näin vältytään varmemmin virhekytkentöjen aiheuttamilta häiriöiltä tai vaurioilta, sekä mahdollisilta takuun raukeamisilta uusien autojen kohdalla.
HUOM!
Hall-anturi ei toimi välttämättä kaikissa autoissa. Varmista yhteensopivuus ennen asennusta!
Emme vastaa laitteen väärinkytkennästä mahdollisesti aiheutuvista vahingoista. Emme myöskään vastaa auton takuun muutoksista tai raukeamisesta ohjainlaitteen asennuksen vuoksi.
Suuntaa-antava yhteensopivuuslista:
Audi
A3 2005 -
A3 2013 -
A4 2007 -
A5 2007 -
S5 2007 -
A6 2004 -
A6 2011 -
A8 (4H) 2010 -
Q5 2009 -
Q7 2006 -
R8 2007 -
TT 2007 -
BMW
1 Series (E87) 2004 -
1 Series (F20) 2011 -
2 Series (F45) 2014 -
3 Series (E90/E91/E92/E93) 2005 -
3 Series (F30) 2012 -
4 Series (F32/F33) 2013 -
5 Series (E60/E61) 2003 -
5 Series (F10/F11) 2010 -
6 Series (E63/E64) 2004 -
6 Series (F12/F13) 2011 -
7 Series (E65) 2004 -
7 Series (F01/F02) 2008 -
i3 2014 -
X1 (E84) 2009 -
X1 (F48) 2015 - ( joissakin LED-ajovalomallissa apumiehen jalkatilassa sulakerasiassa musta liitin, joista sininen johto on can hi ja punainen johto can lo)
X3 (F25) 2011 -
X5 (E70) 2007 -
X5 (F15) 2013 -
X6 (E71) 2008 -
Z4 (E89) 2009 -
Citroen
Berlingo 2008 -
C4 2006 -
C4 2010 -
C5 2008 -
C-Crosser 2007 -
DS3 2010 -
DS4 2011 -
DS5 2010 -
Fiat
Ducato Euro 4
Ducato Euro 5
Ford
C-Max 2011 -
Fiesta 2013 -
Focus 2005 -
Focus 2011 -
Galaxy 2016 >
Kuga 2013 -
Mondeo 2009 -
Mondeo 2015 - /Ohjeista poiketen väylätieto löytyy myös hansikaslokeron takaa, jolloin väyläjohdot ovat: Can Hi - harmaa-oranssi ja Can Lo - violetti-oranssi
Ranger 2012 - 2016
Ranger 2016 >
S-Max 2009 -
