Hall-anturi Cannect ohjainlaitteeseen

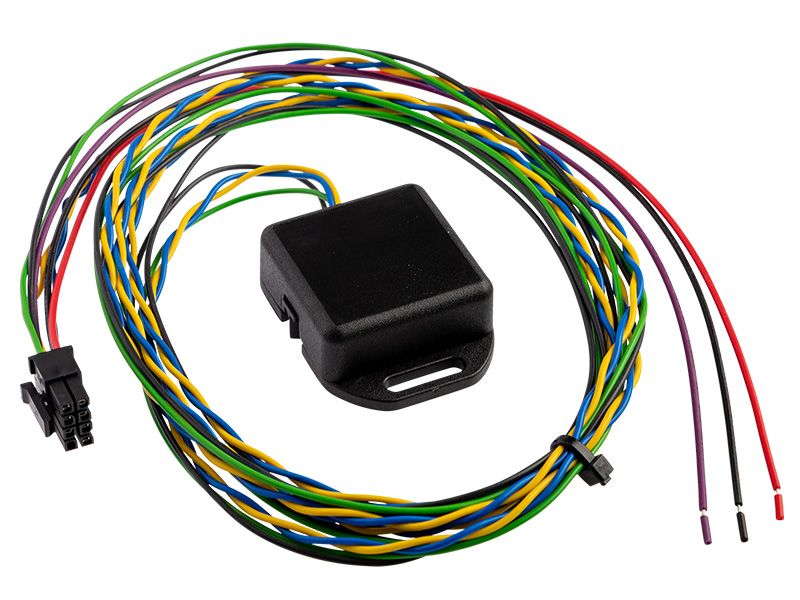

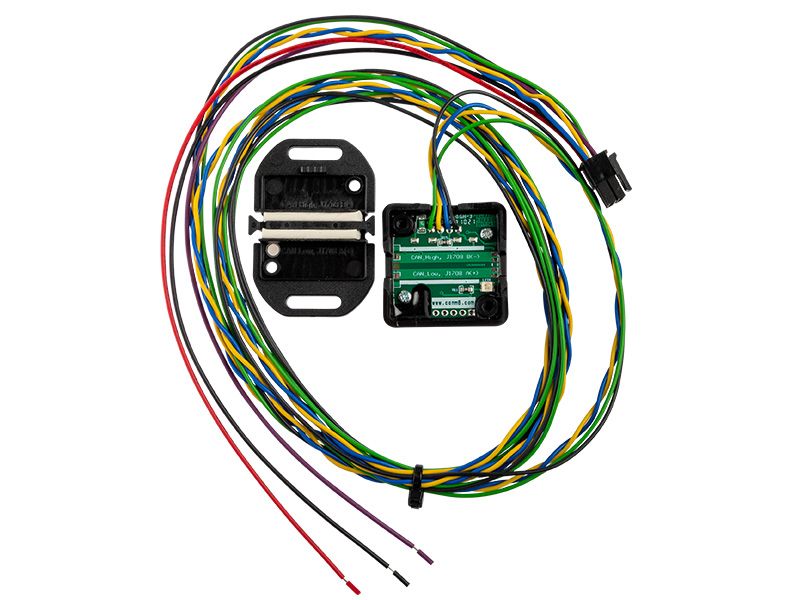

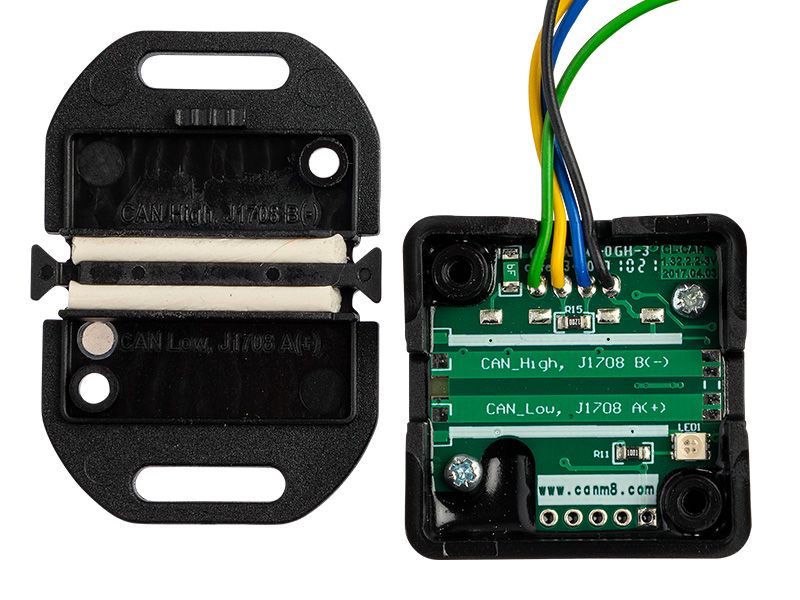

Hall-anturi Optibeam Cannect -kytkentäreleeseen mahdollistaa Optibeam Cannect -kytkentäreleen kytkennän can-väylän johtoihin rikkomatta johtojen eristeitä. Hall-anturi napsautetaan väyläjohtojen päälle, ja anturi lukee väylätietoa ilman sähköistä kytkentää auton can-väylän johtoihin. Näin vältytään varmemmin virhekytkentöjen aiheuttamilta häiriöiltä tai vaurioilta, sekä mahdollisilta takuun raukeamisilta uusien autojen kohdalla.

Kytkentäohje:
1. Ohjainlaitteen mustasta liittimestä irroitetaan CAN HI (valkoinen) ja CAN LO (sininen) johto. Tilalle työnnetään johdot CANNECT-lukijasta eli CAN-HI (valkoinen) liitäntään CAN-HI ja CAN-LO (vihreä) liitäntään CAN-LO.
2. Hall-anturin +5V virtajohto (punainen) työnnetään ohjainlaitteen liitäntään CR5V ja maadoitusjohto (musta) työnneetään liiitäntään CR0V.

Liitäntöjen tunnukset on merkitty kaaviokuvana ohjainlaitteen päällä olevaan tarraan.



HUOM! Hall-anturi ei toimi kaikissa autoissa, varmista yhteensopivuus ennen asennusta!
