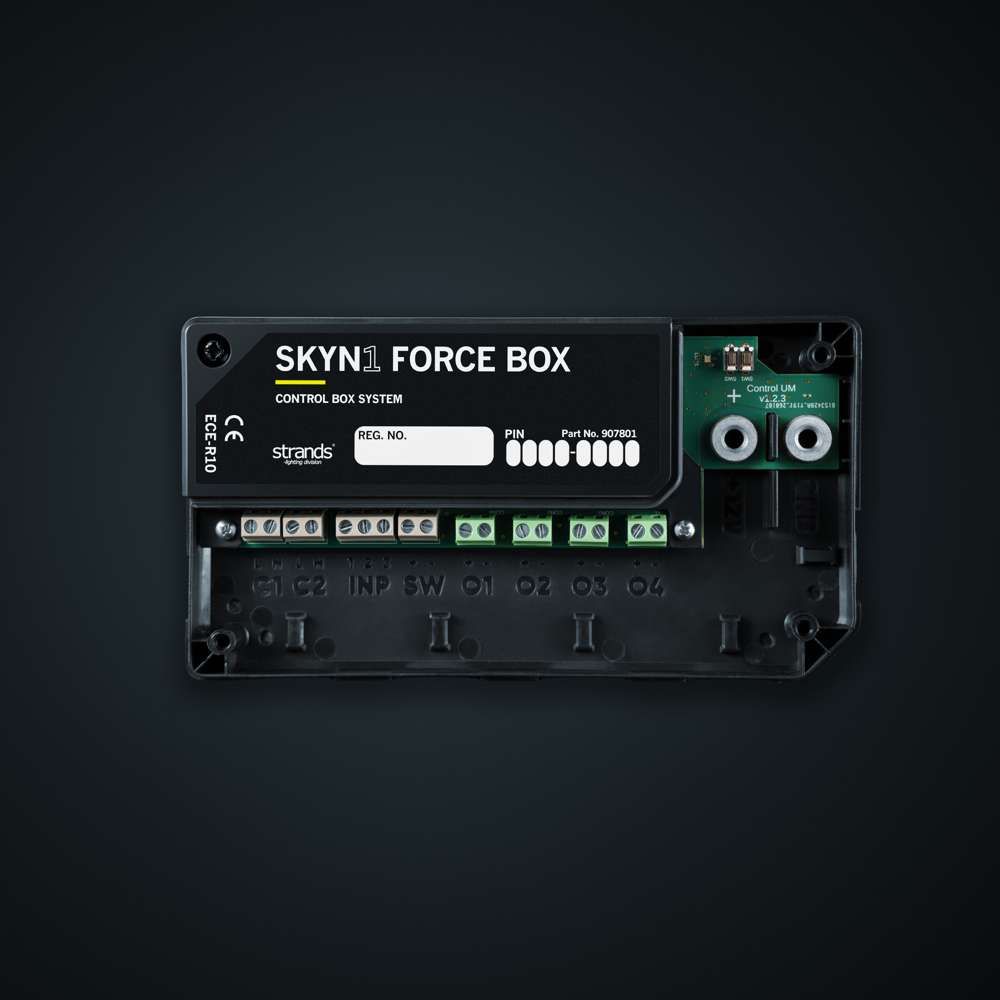

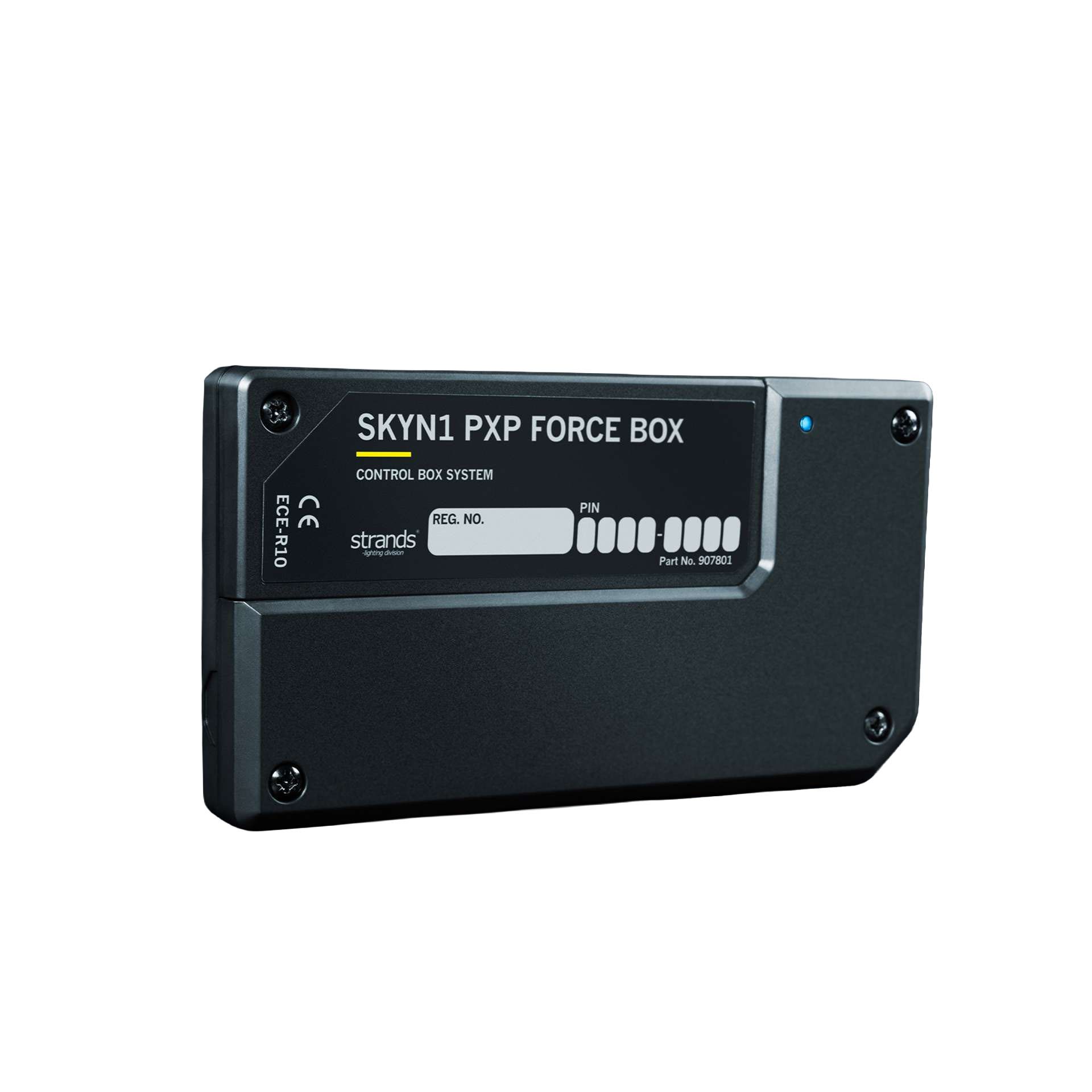

SKYN1 PXP Force Box sähkökomponentti

Strands SKYN1 PXP Force Box - älykäs rele- ja virtakeskus ajoneuvovalaistukselle ja 12 V/24 V-laitteille

Strands SKYN1 PXP Force Box on älykkään SKYN1 PXP -järjestelmän keskusyksikkö, joka korvaa perinteiset erillisten releiden, sulakkeiden, kytkimien ja ohjausjohtojen yhdistelmät ohjelmoitavalla ajoneuvovalaistuksen ja sähköisten lisävarusteiden ohjauskeskuksella. 4 erikseen ohjattavaa lähtöä, jopa 60 A kokonaiskapasiteetti 12 V-järjestelmässä, 3 triggerituloa ja Bluetooth Mesh mahdollistavat huomattavasti joustavamman sähköjärjestelmän rakentamisen lisävaloille, LED-paneeleille, työvaloille, varoitusvaloille ja muille 12 V- tai 24 V-laitteille.

Force Box määritetään ja sitä ohjataan maksuttomalla Strands Control -sovelluksella iOS- ja Android-laitteille. Sovelluksessa luot toimintoja, valitset mitkä tulot aktivoivat ne, yhdistät toiminnot yhteen tai useampaan lähtöön ja määrität muun muassa virtarajat, akunsuojauksen ja muita parametreja. Järjestelmää voidaan lisäksi täydentää SKYN1 PXP Force Button 907802 -painikkeella fyysistä ohjausta varten ajoneuvon sisällä.

Yksi suuri etu on, ettei SKYN1 PXP vaadi erityisiä valaisimia, joissa on sisäänrakennettu langaton tekniikka. Force Boxia voidaan käyttää käytännössä minkä tahansa yhteensopivan ajoneuvovalaistuksen ja sähköisen 12 V/24 V-laitteen kanssa, kunhan se pysyy Force Boxin sähköisten raja-arvojen sisällä.

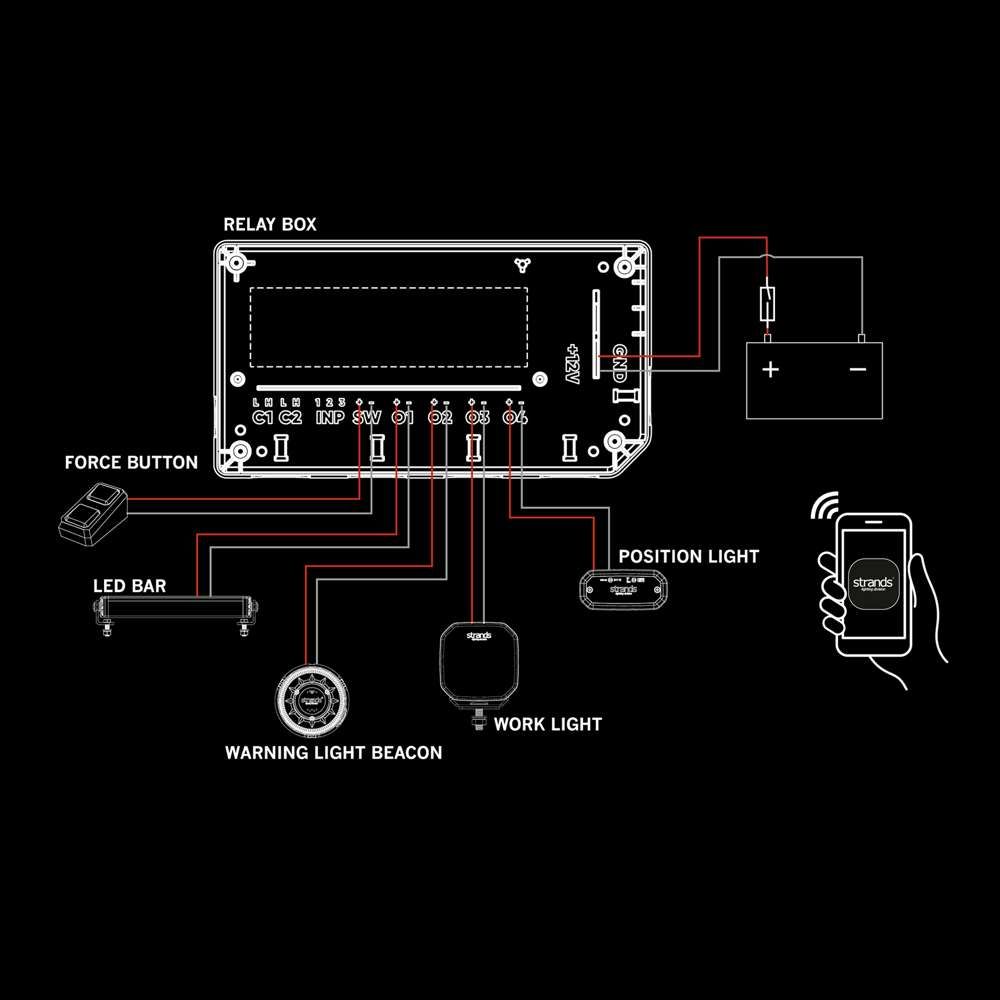

4 erikseen ohjattavaa teholähtöä

SKYN1 PXP Force Boxissa on neljä erillistä lähtöä, O1-O4, jotka voidaan määrittää yksittäin. Jokainen lähtö voidaan yhdistää omaan toimintoonsa tai useita lähtöjä voidaan yhdistää niin, että useita tuotteita aktivoidaan samanaikaisesti.

Ajoneuvossa voit esimerkiksi käyttää:

• Lähtöä 1 lisävaloille
• Lähtöä 2 LED-paneelille
• Lähtöä 3 takatyövaloille
• Lähtöä 4 varoitusvaloille tai muulle sähkölaitteelle

Et kuitenkaan ole sidottu tähän jaotteluun. Strands Control -sovelluksessa päätät itse, miten lähtöjä käytetään ja mihin toimintoihin ne kuuluvat.

Jopa 60 A 12 V-järjestelmässä

Force Box on suunniteltu tehokkaiden ajoneuvolaitteiden ohjaukseen. 12 V-järjestelmässä jokainen lähtö kestää enintään 15 A, ja yhteenlaskettu maksimikapasiteetti on 60 A tai 720 W.

24 V-järjestelmässä jokainen lähtö kestää enintään 10 A, mikä vastaa 40 A tai 960 W kokonaiskuormaa.

Tämän ansiosta Force Box soveltuu myös asennuksiin, joissa käytetään useita tehokkaita LED-lisävaloja, LED-paneeleita tai työvaloja.

60 A on Force Boxin enimmäisraja 12 V-järjestelmässä eikä sitä tule käyttää automaattisesti pääsulakkeen kokona. Pääsulake ja kaapelien poikkipinta-ala on aina mitoitettava asennuksen todellisen virrankulutuksen ja kaapeloinnin mukaan.

9-30 V - sekä 12 V- että 24 V-ajoneuvoihin

SKYN1 PXP Force Box toimii 9-30 V DC jännitteellä ja soveltuu siten sekä 12 V- että 24 V-järjestelmiin.

Järjestelmä sopii erittäin laajaan ajoneuvovalikoimaan, kuten henkilöautoihin, pick-upeihin, pakettiautoihin, huoltoajoneuvoihin, kuorma-autoihin, traktoreihin, rakennuskoneisiin ja muihin työajoneuvoihin.

Ohjaa käytännössä mitä tahansa ajoneuvovalaistusta

Toisin kuin SKYN1 EXP, jossa langaton kommunikointi on integroitu suoraan yhteensopiviin Skylord EXP -valaisimiin, SKYN1 PXP Force Box toimii keskitettynä virranjako- ja ohjausyksikkönä.

Tämä tarkoittaa, ettei olemassa olevaa valaistusta tarvitse vaihtaa vain SKYN1 PXP -järjestelmän käyttämiseksi. Kun tuote on sähköisesti yhteensopiva Force Boxin kanssa, järjestelmällä voidaan ohjata esimerkiksi:

• LED-lisävaloja
• LED-lisävalopaneeleita
• Työvaloja
• Varoitusvaloja ja varoitusmajakoita
• Parkki- ja äärivaloja
• Peruutusvaloja
• Muita yhteensopivia 12 V- tai 24 V-laitteita

Tämä tekee SKYN1 PXP -järjestelmästä erityisen kiinnostavan sekä uusiin asennuksiin että olemassa olevan valaistusjärjestelmän ohjauksen modernisointiin.

Määritä koko järjestelmä Strands Control -sovelluksessa

Force Box toimii yhdessä maksuttoman Strands Control -sovelluksen kanssa iOS- ja Android-laitteilla. Sovellus toimii järjestelmän määritystyökaluna ja mahdollistaa asennuksen rakentamisen ajoneuvon tarpeiden mukaan.

Sovelluksessa voit muun muassa:

• Lisätä ja parittaa Force Box -yksiköitä ja Force Button -painikkeita
• Luoda ja nimetä toimintoja
• Valita, mitkä tulot tai painikkeet aktivoivat toiminnon
• Yhdistää toiminnon yhteen tai useampaan lähtöön
• Nähdä lähtöjen virrankulutuksen
• Määrittää virtarajan jokaiselle lähdölle
• Määrittää akun varoitus- ja katkaisujännitteet
• Ohjata liitettyjä toimintoja suoraan puhelimesta

Näin sovellus toimii sekä asennustyökaluna että järjestelmän ohjauspaneelina.

Luo toimintoja releiden sijaan

Yksi suurimmista eroista perinteiseen ajoneuvosähköön verrattuna on se, että SKYN1 PXP toimii toimintojen kautta. Toiminto koostuu yhdestä tai useammasta ohjauslähteestä sekä lähdöistä, joiden tulee reagoida niihin.

Voit esimerkiksi luoda "Lisävalot"-toiminnon, joka aktivoituu Force Buttonista ja kytkee samanaikaisesti päälle sekä Output 1:n että Output 2:n. Toinen toiminto voi olla "Takatyövalot", joka käyttää erillistä painiketta tai ajoneuvon ulkoista signaalia triggerinä.

Tämä tekee asennuksesta huomattavasti joustavamman kuin perinteinen ratkaisu, jossa jokainen fyysinen kytkin on yleensä sidottu tiettyyn releeseen.

3 triggerituloa ajoneuvon signaaleille

Force Boxissa on kolme fyysistä triggerituloa, INP1-INP3. Niiden avulla ajoneuvon omat signaalit voivat automaattisesti vaikuttaa järjestelmän toimintoihin.

Niitä voidaan käyttää esimerkiksi:

• Kaukovalosignaalille
• Peruutusvalosignaalille
• Sytytysvirralle
• Muille ajoneuvon positiivisille tai negatiivisille ohjaussignaaleille

Toimintoa ei siis tarvitse aktivoida vain puhelimesta tai Force Buttonista. Myös ajoneuvon omat signaalit voivat olla osa järjestelmän logiikkaa.

Erinomainen lisävaloille kaukovalo-ohjauksella

Lisävaloissa ja LED-paneeleissa triggeritulot mahdollistavat Force Boxin integroinnin ajoneuvon kaukovalosignaaliin. Kun järjestelmä on määritetty, lisävalotoiminto voi seurata triggerinä käytettävää signaalia.

Tämä tekee Force Boxista modernin keskitetyn ratkaisun asennuksiin, joissa lisävalot, LED-paneelit ja muu valaistus halutaan yhdistää samaan sähköjärjestelmään.

Ajoneuvoissa, joissa kaukovalosignaalia ei ole saatavana perinteisenä analogisena signaalina, voidaan edelleen tarvita erillinen yhteensopiva CAN-bus-ratkaisu oikean ohjaussignaalin muodostamiseksi.

Työ- ja peruutusvalojen automaattinen ohjaus

Triggerituloja voidaan käyttää myös muihin ajoneuvon signaaleihin. Takaosan työvalo voidaan esimerkiksi määrittää aktivoitumaan Force Buttonista työskentelyn aikana, mutta järjestelmä voidaan myös rakentaa reagoimaan ulkoiseen peruutussignaaliin.

Näin samassa järjestelmässä voidaan yhdistää manuaalinen ja automaattinen ohjaus tavalla, joka vastaa ajoneuvon todellista käyttötapaa.

Virranmittaus suoraan järjestelmässä

Force Box mittaa lähtöjensä virrankulutusta. Strands Control -sovelluksessa reaaliaikainen virrankulutus voidaan näyttää ampeereina, mikä helpottaa liitettyjen laitteiden todellisen kuormituksen tarkistamista.

Tämä on hyödyllistä sekä asennuksessa että vianetsinnässä ja helpottaa oikean virtarajan määrittämistä jokaiselle lähdölle.

Elektroninen ylikuormitussuoja jokaiselle lähdölle

Jokaisessa lähdössä on älykäs elektroninen suojaus. Jos lähtö kuluttaa enemmän virtaa kuin määritetty raja sallii, Force Box katkaisee sen vain muutamissa sekunnin sadasosissa.

Tämä voi suojata järjestelmää esimerkiksi silloin, jos liitetty laite vioittuu, kaapeli vaurioituu tai kuormitus ylittää määritetyn rajan.

Kun vian syy on korjattu, toiminto voidaan palauttaa kytkemällä se pois päältä ja aktivoimalla uudelleen.

Erittäin nopea oikosulkusuojaus

Force Boxissa on myös erillinen oikosulkusuojaus. Oikosulun sattuessa elektroniikka voi katkaista kyseisen lähdön alle millisekunnissa.

Tärkeää on, että vain viallinen lähtö estetään. Muut lähdöt voivat jatkaa toimintaansa, mikä tarjoaa huomattavasti älykkäämmän vikasuojauksen kuin ratkaisu, jossa koko asennus on yhden perinteisen sulakkeen takana.

Elektroninen suojaus ei kuitenkaan korvaa oikein mitoitettua pääsulaketta ja kaapelointia.

Ohjelmoitava akunsuojaus

Yksi Force Boxin hyödyllisimmistä ominaisuuksista työ- ja huoltoajoneuvoissa on sisäänrakennettu akunsuojaus. Järjestelmä valvoo ajoneuvon akun jännitettä ja voi varoittaa tai sammuttaa liitettyjä toimintoja ennen akun liiallista purkautumista.

Sovelluksessa voidaan määrittää:

• Warning Voltage - jännitetaso, jolla järjestelmä varoittaa alhaisesta akkujännitteestä
• Shutdown Voltage - jännitetaso, jolla toiminto sammutetaan akun suojaamiseksi

Voit käyttää yleisiä raja-arvoja koko järjestelmälle tai määrittää eri toiminnoille omat yksilölliset arvot.

Priorisoi tärkeä kalusto akun heikentyessä

Eri jänniterajojen määrittäminen eri toiminnoille tekee järjestelmästä erityisen hyödyllisen työajoneuvoissa.

Voit esimerkiksi määrittää koristevalaistuksen tai vähemmän tärkeät työtoiminnot sammumaan aikaisemmin, kun taas kriittinen varustus saa jatkaa toimintaansa alempaan akun jännitteeseen asti.

Näin sähköjärjestelmä voidaan mukauttaa sen mukaan, kuinka tärkeitä eri toiminnot ovat todellisessa käytössä.

Automaattiset lepotilat vähentävät virrankulutusta

SKYN1 PXP Force Boxissa on useita lepotiloja, jotka vähentävät asteittain laitteen omaa virrankulutusta ajoneuvon ollessa pysäköitynä.

Järjestelmä voi herätä uudelleen esimerkiksi painiketta painettaessa, tulon saadessa signaalin tai akun jännitteen noustessa, kun ajoneuvo käynnistetään tai laturi liitetään.

Tämä tekee Force Boxista paremmin soveltuvan pysyvään asennukseen ajoneuvoissa, joissa laite on jatkuvasti kytkettynä akkuun.

Täydennä järjestelmää SKYN1 PXP Force Buttonilla

Force Boxia voidaan ohjata suoraan Strands Control -sovelluksesta, mutta järjestelmää voidaan täydentää myös SKYN1 PXP Force Button -painikkeella, tuotenumero 907802.

Force Buttonissa on kaksi ohjelmoitavaa fyysistä painiketta, jotka kommunikoivat järjestelmän kanssa langattomasti Bluetooth Meshin kautta. Painikkeet voidaan yhdistää vapaasti Force Boxin toimintoihin nopeaa fyysistä ohjausta varten.

SKYN1 PXP Force Button 907802 myydään erikseen.

Yksi painike voi ohjata useita Force Box -lähtöjä

Force Button ei ole sidottu yhteen tiettyyn fyysiseen lähtöön. Sovelluksessa yksi painike voidaan yhdistää useisiin lähtöihin ja jopa useiden Force Box -yksiköiden lähtöihin.

Yksi painallus voi siis esimerkiksi aktivoida useita lisävaloja tai työvaloja samanaikaisesti, vaikka ne olisivat kytkettyinä eri lähtöihin.

Laajenna järjestelmää useilla Force Box -yksiköillä

SKYN1 PXP on rakennettu skaalautuvaksi järjestelmäksi. Useita Force Box -yksiköitä ja Force Button -painikkeita voidaan käyttää yhdessä samassa asennuksessa.

Voit aloittaa suhteellisen yksinkertaisella asennuksella ja laajentaa järjestelmää myöhemmin, kun ajoneuvoon lisätään uusia valoja tai sähköisiä lisävarusteita.

Tämä on erityisen hyödyllistä suuremmissa huoltoautoissa, kuorma-autoissa ja erikoisrakenteisissa työajoneuvoissa, joissa sähköisten toimintojen tarve voi ylittää neljä lähtöä.

Bluetooth Mesh langattomaan kommunikointiin

Force Box kommunikoi sovelluksen ja yhteensopivien SKYN1 PXP -laitteiden kanssa Bluetooth Mesh -yhteydellä. Näin määritys ja ohjaus onnistuvat ilman, että kaikkia ohjausyksiköitä täytyy yhdistää perinteisillä signaalijohdoilla.

Tämä voi vähentää kaapelointia ohjaamon ja korin läpi sekä helpottaa järjestelmän myöhempää laajentamista.

Kaksi statustuloa muuhun järjestelmään integroitumista varten

Force Boxissa on lisäksi kaksi statusliitäntää, C1 ja C2. Ne on tarkoitettu logiikkasignaaleille, joiden avulla järjestelmän tilaa voidaan välittää muille laitteille, eikä niitä tule käyttää teholähtöinä.

Edistyneemmissä ajoneuvoasennuksissa tämä tarjoaa lisämahdollisuuksia SKYN1 PXP -järjestelmän integroimiseksi muihin sähköjärjestelmiin.

IP20 - asennettava suojaan vedeltä ja kosteudelta

SKYN1 PXP Force Box on IP20-luokiteltu. Toisin kuin monet ulkoiset valaisimet ja relekotelot, sitä ei ole suunniteltu altistettavaksi suoraan sateelle, pesuvedelle tai voimakkaalle kosteudelle.

Force Box tulee asentaa kuivaan tai säältä suojattuun paikkaan, mieluiten lähelle akkua ja siten, että yksikköön pääsee edelleen käsiksi huoltoa varten.

Asennuksessa kaapelit tulee suunnata alaspäin, jotta mahdollinen kondenssivesi tai kosteus ei kulkeudu kaapelia pitkin yksikköön.

Kestävä PA6-rakenne

Force Boxin kotelo on valmistettu PA6-materiaalista, ja sisäinen piirilevy on suojapinnoitettu paremman kosteudenkestävyyden saavuttamiseksi suojatussa asennusympäristössä.

Laite on suunniteltu toimimaan lämpötila-alueella -35 °C - +45 °C, joten se soveltuu ympärivuotiseen ajoneuvokäyttöön.

Kompakti koko korkeasta kapasiteetista huolimatta

Neljän teholähdön ja edistyneen elektroniikan ansiosta Force Box on silti suhteellisen kompakti. Yksikön mitat ovat noin 175 mm pitkä, 95 mm leveä ja vain 25 mm korkea.

Matala rakenne helpottaa sopivan suojatun asennuspaikan löytämistä ajoneuvon akun tai sähköjärjestelmän läheltä.

MIDI-sulakepidin ja ruuvit sisältyvät

Force Box toimitetaan MIDI-sulakepitimen ja asennusruuvien kanssa. Liitäntäkaapelit eivät sisälly toimitukseen, vaan ne on mitoitettava asennuksen virrankulutuksen, kaapelipituuden ja sulakkeen mukaan.

Pääsulake ei saa koskaan ylittää Force Boxin suurinta sallittua virtaa, mutta se on silti mitoitettava todellisen kuormituksen ja käytettävän kaapelin poikkipinta-alan mukaan.

SKYN1 PXP vai SKYN1 EXP - mikä on ero?

SKYN1 PXP Force Box ja SKYN1 EXP ovat kaksi erilaista tapaa rakentaa älykäs ajoneuvovalaistusjärjestelmä.

SKYN1 EXP perustuu yhteensopiviin Skylord EXP -valaisimiin, joissa Bluetooth-kommunikointi on integroitu suoraan valaisimeen. Järjestelmä on optimoitu näiden tuotteiden nopeaan langattomaan ohjaukseen.

SKYN1 PXP käyttää sen sijaan Force Boxia keskitettynä rele- ja ohjausyksikkönä. Tavalliset valaisimet ja muut sähkölaitteet liitetään suoraan Force Boxin lähtöihin, mikä tekee järjestelmästä huomattavasti universaalimman.

Jos sinulla on jo valaistus asennettuna tai haluat valita vapaasti eri valaisimien ja sähkölaitteiden välillä, SKYN1 PXP on erittäin joustava ratkaisu.

Miksi valita Strands SKYN1 PXP Force Box?

• Älykäs rele- ja virtakeskus ajoneuvovalaistukselle
• 4 erikseen ohjattavaa lähtöä
• Jopa 15 A per lähtö 12 V-järjestelmässä
• Jopa 10 A per lähtö 24 V-järjestelmässä
• Enintään 60 A / 720 W yhteensä 12 V-järjestelmässä
• Enintään 40 A / 960 W yhteensä 24 V-järjestelmässä
• 9-30 V DC sekä 12 V- että 24 V-ajoneuvoihin
• 3 triggerituloa ulkoisille ajoneuvosignaaleille
• 2 statusliitäntää muuhun järjestelmään integroitumista varten
• Bluetooth Mesh
• Määritetään maksuttomalla Strands Control -sovelluksella iOS- ja Android-laitteille
• Ohjaa toimintoja suoraan puhelimesta
• Yhteensopiva erittäin laajan valaisin- ja lisälaitevalikoiman kanssa
• Ohjaa lisävaloja, LED-paneeleita, työvaloja, varoitusvaloja ja muita laitteita
• Yksi toiminto voi ohjata useita lähtöjä samanaikaisesti
• Voidaan yhdistää useisiin Force Box -yksiköihin
• Yhteensopiva SKYN1 PXP Force Button 907802 -painikkeen kanssa
• Reaaliaikainen virranmittaus sovelluksessa
• Yksittäin määritettävät virtarajat
• Elektroninen ylikuormitussuoja
• Erittäin nopea oikosulkusuojaus
• Ohjelmoitava akunsuojaus
• Yksilölliset Warning- ja Shutdown-jännitteet voidaan määrittää per toiminto
• Automaattiset lepotilat pienempään virrankulutukseen
• IP20 - tarkoitettu kuivaan tai säältä suojattuun asennukseen
• Kestävä PA6-kotelo
• Mitat noin 175 x 95 x 25 mm
• Käyttölämpötila -35 °C - +45 °C
• MIDI-sulakepidin sisältyy
• Asennusruuvit sisältyvät
• Hyväksynnät ECE R10.07 ja CE-RED
• Strandsin 3 vuoden takuu

Älykkäämpi sähköjärjestelmä lisävaloille, työvaloille ja ajoneuvovarusteille

Strands SKYN1 PXP Force Box on moderni vaihtoehto perinteisille relekoteloille ja erillisille ohjausjärjestelmille. Neljä teholähtöä, kolme ulkoista triggerituloa, älykäs elektroninen suojaus ja sovelluspohjainen ohjelmointi mahdollistavat sähköjärjestelmän rakentamisen ajoneuvon tarpeiden mukaan.

Voit ohjata lisävaloja ja LED-paneeleita, automatisoida työ- tai peruutusvaloja, määrittää akunsuojauksen ja seurata virrankulutusta samasta järjestelmästä. Kun järjestelmää täydennetään SKYN1 PXP Force Button -painikkeilla, saat lisäksi ohjelmoitavat fyysiset painikkeet ilman perinteistä signaalijohdotusta aina relekotelolle asti.

Jos etsit älykästä relekoteloa lisävaloille, LED-paneelille, työvaloille, varoitusvaloille ja muille 12 V/24 V-laitteille, Strands SKYN1 PXP Force Box tarjoaa erittäin joustavan yhdistelmän virranjakelua, Bluetooth-ohjausta, ohjelmoitavaa automaatiota ja edistyneitä suojaustoimintoja.
