Strands SKYN1 PXP Force Button - langaton kaksoispainike ajoneuvovalaistuksen ohjaukseen

Strands SKYN1 PXP Force Button on kompakti ja ohjelmoitava kaksoispainike älykkääseen SKYN1 PXP -järjestelmään. Yhdessä SKYN1 PXP Force Box 907801 -yksikön ja Strands Control -sovelluksen kanssa saat fyysisen painikeohjauksen lisävaloille, LED-paneeleille, työvaloille, varoitusvaloille ja muille yhteensopiville ajoneuvon sähkölaitteille ilman, että jokaiselle painikkeelle tarvitsee vetää perinteistä signaalijohtoa relekoteloon asti.

Force Button kommunikoi langattomasti SKYN1 PXP -järjestelmän kanssa Bluetooth Mesh -yhteydellä. Molemmat painikkeet voidaan määrittää erikseen ja yhdistää eri toimintoihin ja järjestelmän lähtöihin. Näin voit rakentaa juuri omaan ajoneuvoosi sopivan kokonaisuuden riippumatta siitä, haluatko ohjata kahta lisävaloa henkilöautossa vai useita eri valaistustoimintoja huoltoautossa, pakettiautossa, pick-upissa, kuorma-autossa tai työkoneessa.

Huomaa, että SKYN1 PXP Force Button ei ole itsenäinen virtakytkin tai relekotelo. Se on suunniteltu käytettäväksi yhdessä SKYN1 PXP Force Box 907801 -yksikön kanssa.

Kaksi ohjelmoitavaa painiketta - valitse itse, mitä ne ohjaavat

SKYN1 PXP Force Buttonissa on kaksi erillistä fyysistä painiketta. Strands Control -sovelluksessa kumpikin painike voidaan yhdistää haluttuun toimintoon.

Se voi olla esimerkiksi:

• Lisävalot
• LED-lisävalopaneelit
• Työvalot
• Varoitusvalot
• Parkki- ja äärivalot
• Muu 12 V- tai 24 V-laite, joka on liitetty SKYN1 PXP Force Boxiin

Et siis ole rajoitettu ennalta määrättyihin symboleihin tai tiettyyn valotyyppiin. Toiminto luodaan sovelluksessa ja yhdistetään sen jälkeen haluttuun painikkeeseen ja lähtöihin.

Suunniteltu SKYN1 PXP Force Box 907801 -yksikölle

Force Button toimii fyysisenä ohjauspaneelina SKYN1 PXP -ekosysteemissä. Itse virransyöttö valaisimille ja lisälaitteille hoidetaan SKYN1 PXP Force Boxin kautta, kun taas Force Button lähettää komennon siitä, milloin valittu toiminto aktivoidaan tai kytketään pois päältä.

Näin virranjakelu ja käyttäjän ohjaus on erotettu selkeästi toisistaan. Force Box voidaan asentaa lähelle ajoneuvon akkua ja Force Button sijoittaa kuljettajan helposti ulottuville.

SKYN1 PXP Force Box 907801 tarvitaan ja myydään erikseen.

Bluetooth Mesh mahdollistaa langattoman kommunikoinnin

Force Buttonin ja SKYN1 PXP -järjestelmän muiden yksiköiden välinen kommunikointi tapahtuu Bluetooth Mesh -yhteydellä. Painike tarvitsee virtalähteen, mutta yhteys Force Boxiin toimii langattomasti.

Tämä vähentää perinteisen signaalijohdon tarvetta matkustamossa olevan painikkeen ja akun lähelle sijoitetun relekotelon välillä. Moderneissa ajoneuvoissa tämä voi olla merkittävä asennusetu, koska läpivientejä paloseinän, kojelaudan ja muiden ajoneuvon osien läpi voidaan vähentää.

Tuloksena on joustavampi ja harkitumpi järjestelmä ajoneuvovalaistuksen ja sähköisten lisävarusteiden ohjaukseen.

Määritä toiminnot Strands Control -sovelluksessa

SKYN1 PXP -järjestelmä määritetään maksuttomalla Strands Control -sovelluksella iOS- ja Android-laitteille. Sovelluksessa lisäät Force Boxin ja Force Buttonin, luot ajoneuvon toiminnot ja päätät, mitä kukin painike tekee.

Painike voidaan esimerkiksi yhdistää yhteen lähtöön tai useisiin lähtöihin samanaikaisesti. Näin yhdellä painalluksella voidaan aktivoida useita valaisimia yhtä aikaa.

Voit myös luoda erillisiä toimintoja esimerkiksi lisävaloille, työvaloille ja varoitusvaloille ja järjestää asennuksen ajoneuvosi kannalta loogisella tavalla.

Yksi painike voi ohjata useita lähtöjä samanaikaisesti

SKYN1 PXP on suunniteltu huomattavasti joustavammaksi kuin perinteinen järjestelmä, jossa yksi kytkin ohjaa yhtä relettä. Yksi Force Button -painike voidaan yhdistää yhteen tai useampaan lähtöön Force Boxissa.

Voit esimerkiksi määrittää ylemmän painikkeen sytyttämään kaksi lisävaloa samanaikaisesti ja toisen painikkeen aktivoimaan ajoneuvon takaosan työvalot.

Järjestelmä voi myös hallita useiden yhteensopivien yksiköiden lähtöjä, mikä mahdollistaa kehittyneemmät asennukset suuremmissa huoltoajoneuvoissa, kuorma-autoissa ja työkoneissa.

Useat painikkeet voivat ohjata samaa toimintoa

SKYN1 PXP -järjestelmän joustavan rakenteen ansiosta sama toiminto voi saada useita ohjauspisteitä. Esimerkiksi huoltoajoneuvossa voi olla yksi Force Button ohjaamossa ja toinen ajoneuvon takaosassa, ja molemmat voivat ohjata samoja työvaloja.

Tämä on erityisen hyödyllistä työajoneuvoissa, joissa valaistusta tai muuta laitetta täytyy voida käyttää useasta eri paikasta.

Force Button -painikkeet myydään erikseen, joten järjestelmää voidaan laajentaa juuri sillä määrällä fyysisiä painikkeita, joita asennus tarvitsee.

Valaistut painikkeet näyttävät toiminnon tilan

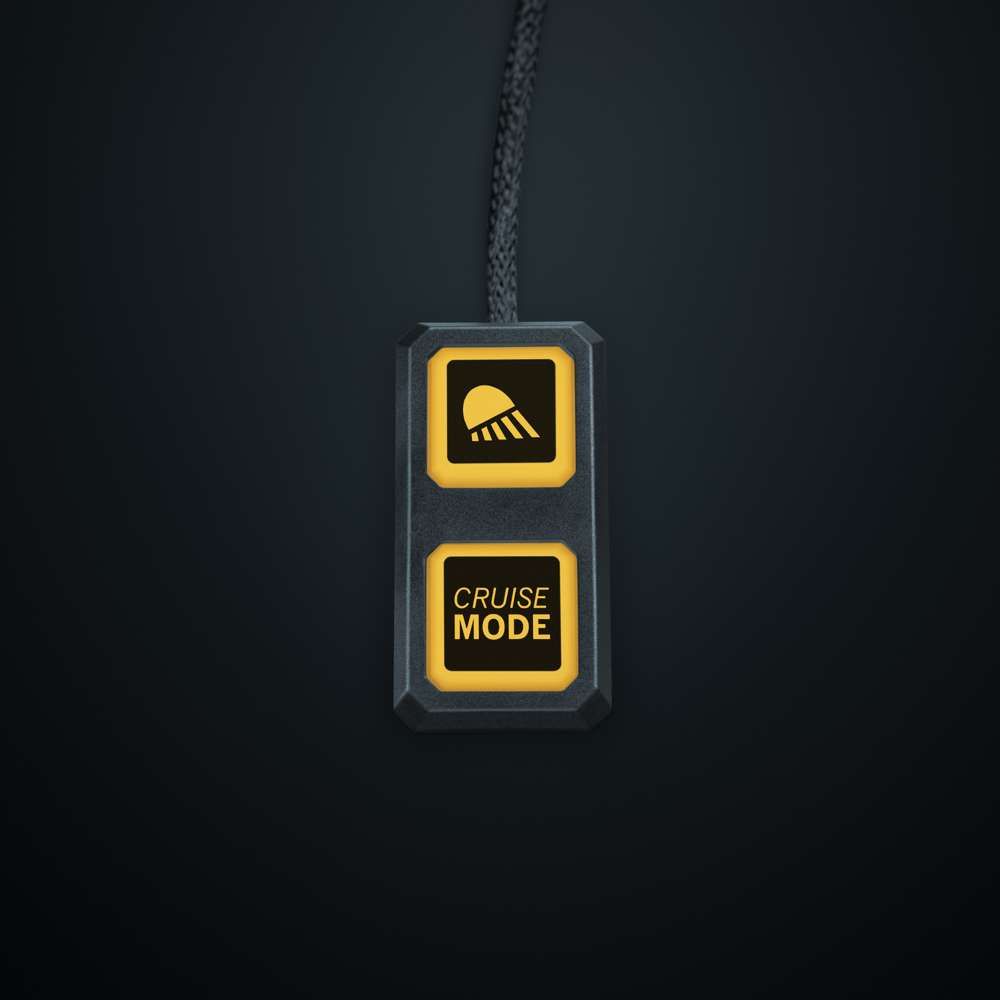

Molemmissa painikkeissa on integroitu taustavalaistus, joka antaa selkeän visuaalisen palautteen. Kun toiminto on pois päältä, vastaava painike ei pala, ja toiminnon ollessa aktiivinen painike syttyy.

Näet siis nopeasti, mitkä toiminnot ovat käytössä ilman, että niitä tarvitsee tarkistaa sovelluksesta.

Tämä on erityisen hyödyllistä esimerkiksi pimeällä ajettaessa tai työskenneltäessä tilanteissa, joissa useita valaistustoimintoja käytetään samanaikaisesti.

Näyttää myös järjestelmän akkuvahdin varoitukset

Force Button ei toimi vain kytkimenä, vaan se voi myös näyttää visuaalista tietoa SKYN1 PXP -järjestelmästä. Jos Force Box havaitsee alhaisen jännitteen, painikkeen taustavalo voi alkaa vilkkua punaisena käyttäjän varoittamiseksi.

Punaisena vilkkuva painike voi tarkoittaa, että kyseisen toiminnon jänniteraja lähestyy, kun taas kaikki painikkeet voivat vilkkua punaisena, jos järjestelmän yleinen akkuvahti varoittaa matalasta akkujännitteestä.

Näin tärkeä tilatieto näkyy suoraan fyysisessä ohjaimessa ilman, että kuljettajan tarvitsee ensin avata sovellusta.

Ohjaa käytännössä mitä tahansa Force Boxiin liitettyä valaistusta

Yksi tärkeä ero SKYN1 PXP- ja SKYN1 EXP -järjestelmien välillä on se, että PXP ei rajoitu valaisimiin, joissa on sisäänrakennettu SKYN1-kommunikointi. Force Box toimii liitettyjen laitteiden virranjako- ja ohjauskeskuksena.

Tämän ansiosta Force Buttonilla voidaan ohjata monenlaisia Force Boxiin liitettyjä ajoneuvovaloja riippumatta siitä, ovatko ne Strandsin tuotteita vai muita yhteensopivia tuotteita.

SKYN1 PXP on siksi erityisen kiinnostava ratkaisu käyttäjälle, joka haluaa älykkään ohjausjärjestelmän mutta samalla vapauden valita valaistus käyttötarpeen mukaan.

Erinomainen lisävaloille ja LED-paneeleille

Yksi SKYN1 PXP Force Buttonin luonnollisista käyttökohteista on lisävalojen ja LED-lisävalopaneelien ohjaus. Perinteisten erillisten kytkimien ja releiden sijasta valot voidaan kytkeä Force Boxiin ja toiminto määrittää Strands Control -sovelluksessa.

Force Button tarjoaa sen jälkeen fyysisen painikkeen ohjaamoon nopeaa ja selkeää käyttöä varten.

Älykäs työvalojen ohjaus huoltoajoneuvoissa ja työkoneissa

Työajoneuvoissa painikkeiden ohjelmoitavuudesta on vielä enemmän hyötyä. Yksi painike voidaan esimerkiksi määrittää takaosan työvaloille ja toinen ajoneuvon sivuvalaistukselle.

Modulaarinen rakenne tekee SKYN1 PXP -järjestelmästä sopivan esimerkiksi huoltoautoihin, pakettiautoihin, pick-upeihin, kuorma-autoihin, traktoreihin, rakennuskoneisiin ja muihin työajoneuvoihin, joissa useita sähköisiä toimintoja halutaan hallita selkeästi.

9-30 V - 12 V- ja 24 V-ajoneuvoihin

SKYN1 PXP Force Button toimii 9-30 V DC jännitteellä, joten se soveltuu sekä 12 V- että 24 V-järjestelmiin.

Laaja jännitealue tekee ohjaimesta käyttökelpoisen henkilöautoista ja pakettiautoista kuorma-autoihin ja työkoneisiin asti.

Kompakti koko helpottaa integrointia

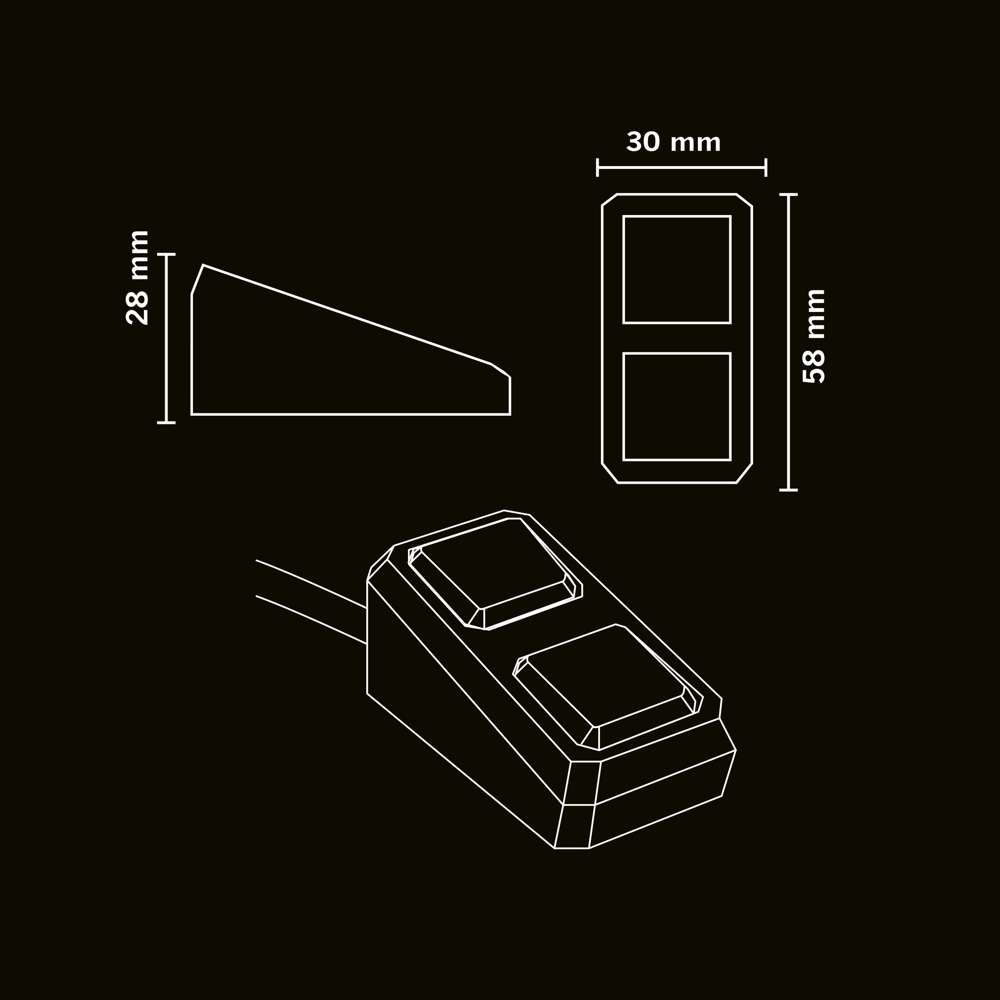

Force Button on erittäin kompakti ja sen mitat ovat vain noin 58 mm pitkä, 28 mm korkea ja 30 mm syvä. Näin se on helppo sijoittaa kojelautaan, keskikonsoliin tai muuhun sopivaan paikkaan ajoneuvossa.

Pienen koon ansiosta useita Force Button -painikkeita voidaan käyttää ilman, että ohjauspaneelista tulee suuri tai kömpelö.

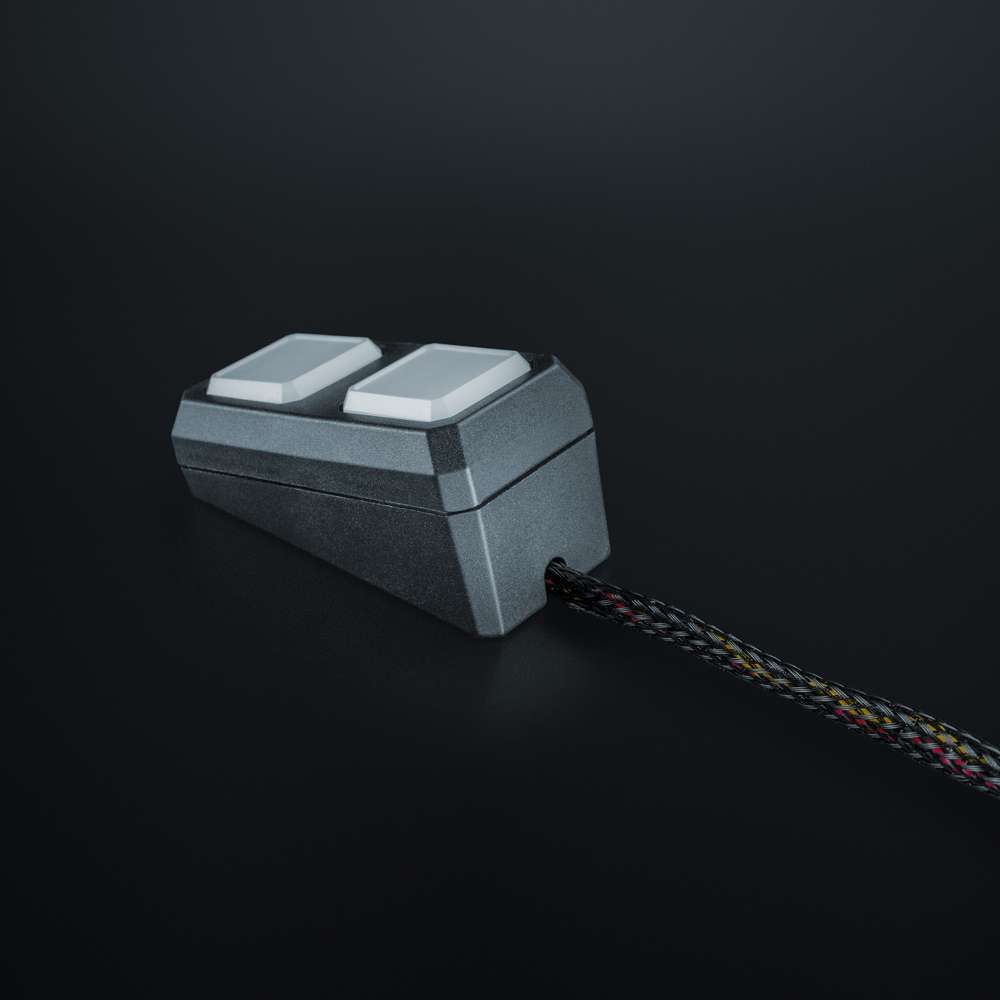

250 mm liitäntäkaapeli

SKYN1 PXP Force Button toimitetaan 250 mm pitkällä liitäntäkaapelilla. Paritusta varten painikkeelle annetaan virta, minkä jälkeen kommunikointi Force Boxin kanssa tapahtuu langattomasti Bluetoothin kautta.

Force Button voidaan siis sijoittaa käytön kannalta sopivaan paikkaan ilman, että erillinen signaalijohto täytyy vetää takaisin Force Boxille asti.

Asennus ruuvilla tai 3M-teipillä

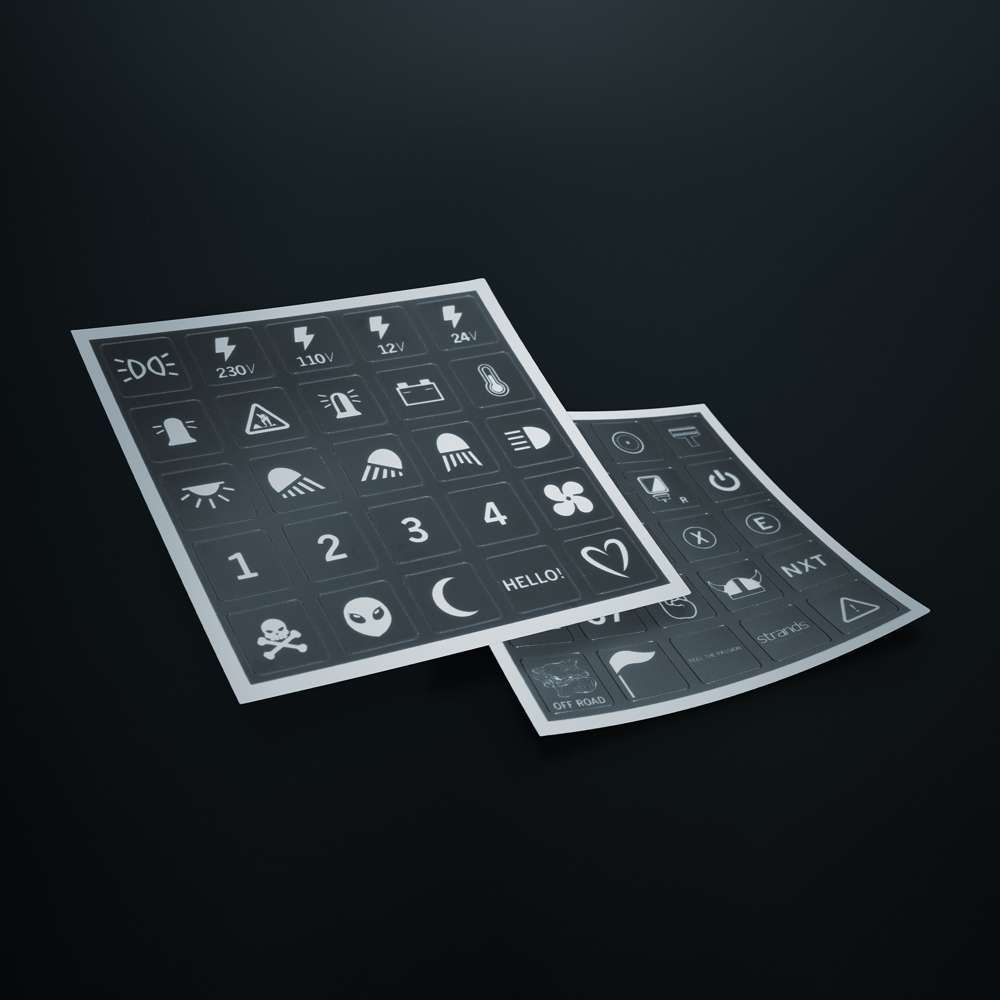

Force Button toimitetaan joustavaan asennukseen tarkoitetuilla tarvikkeilla. Strandsin mukaan mukana toimitetaan muun muassa ruuvi, 3M-teippi, tarrat ja liitäntäkaapelit.

Näin voit valita ajoneuvon sisustukseen ja käyttötarkoitukseen parhaiten sopivan asennustavan.

Suunniteltu vaativiin lämpötilaolosuhteisiin

Force Button on suunniteltu toimimaan lämpötila-alueella -35 °C - +45 °C. Se soveltuu siten hyvin ympärivuotiseen käyttöön ajoneuvoissa, joissa lämpötilat voivat vaihdella voimakkaasti.

R10.07 ja CE-RED

SKYN1 PXP Force Button on hyväksytty ECE R10.07 -säännön mukaisesti sähkömagneettisen yhteensopivuuden osalta ja kuuluu myös CE-RED-hyväksynnän piiriin langattoman Bluetooth-toiminnon vuoksi.

Tuote ei ole E-hyväksytty ajoneuvovalaisin, eikä sen tarvitsekaan olla, koska se on SKYN1 PXP -järjestelmän elektroninen ohjausyksikkö.

SKYN1 PXP vai SKYN1 EXP - mikä on ero?

SKYN1 PXP Force Buttonia ei pidä sekoittaa SKYN1 EXP Wireless Controlleriin. Järjestelmät on suunniteltu erilaisiin asennuksiin.

SKYN1 EXP kommunikoi suoraan yhteensopivien Skylord EXP -valaisimien kanssa, joissa langaton tekniikka on valmiiksi sisäänrakennettuna.

SKYN1 PXP käyttää sen sijaan Force Boxia keskitettynä virranjako- ja ohjausyksikkönä. Tämän ansiosta PXP toimii huomattavasti laajemman valaisin- ja sähkölaitevalikoiman kanssa, kun ne liitetään Force Boxin lähtöihin.

Force Button 907802 on fyysinen kaksoispainike SKYN1 PXP Force Box 907801 -yksikölle ja kuuluu siksi PXP-järjestelmään.

Miksi valita Strands SKYN1 PXP Force Button?

• Langaton kaksoispainike SKYN1 PXP -järjestelmään
• Suunniteltu SKYN1 PXP Force Box 907801 -yksikölle
• Kaksi erikseen ohjelmoitavaa painiketta
• Ohjaa lisävaloja, LED-paneeleita, työvaloja, varoitusvaloja ja muita liitettyjä laitteita
• Bluetooth Mesh langattomaan kommunikointiin
• Vähentää perinteisen signaalijohdotuksen tarvetta ajoneuvossa
• Määritetään maksuttomalla Strands Control -sovelluksella iOS- ja Android-laitteille
• Yksi painike voi ohjata yhtä tai useampaa lähtöä
• Useat painikkeet voivat ohjata samaa toimintoa
• Samassa järjestelmässä voidaan käyttää useita Force Button -painikkeita
• Valaistut painikkeet näyttävät, ovatko toiminnot aktiivisia
• Punainen varoitusvalo alhaisesta järjestelmä- tai toimintojännitteestä
• 9-30 V DC sekä 12 V- että 24 V-ajoneuvoihin
• Kompaktit mitat noin 58 x 28 x 30 mm
• 250 mm liitäntäkaapeli
• Ruuvi, 3M-teippi, tarrat ja liitäntäkaapelit sisältyvät
• Käyttölämpötila -35 °C - +45 °C
• Hyväksynnät ECE R10.07 ja CE-RED
• Strandsin 3 vuoden takuu

Joustava fyysinen ohjaus SKYN1 PXP -järjestelmälle

Strands SKYN1 PXP Force Button antaa fyysisen hallinnan moderniin ja ohjelmoitavaan ajoneuvon sähköjärjestelmään. Kaksi painiketta voidaan määrittää asennuksen tarpeiden mukaan ja niillä voidaan ohjata kaikkea yksittäisestä lisävalosta useisiin työvaloihin tai muihin toimintoihin samanaikaisesti.

Yhdessä SKYN1 PXP Force Box 907801 -yksikön ja Strands Control -sovelluksen kanssa saat järjestelmän, jossa virranjakelu, ohjelmointi ja fyysinen ohjaus toimivat yhdessä. Bluetooth Mesh vähentää perinteisen signaalijohdotuksen tarvetta ja fyysiset painikkeet tarjoavat nopean ja intuitiivisen pääsyn tärkeimpiin toimintoihin.

Jos etsit langatonta kytkintä lisävaloille, LED-paneelille, työvaloille tai muille 12 V/24 V laitteille, Strands SKYN1 PXP Force Button tarjoaa joustavan ja modernin vaihtoehdon sekä yksinkertaisiin että vaativiin ajoneuvoasennuksiin.
